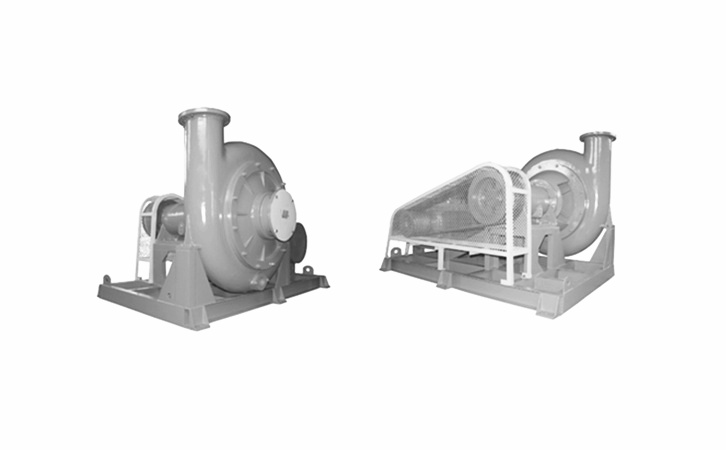

TDB型土豆泵為臥式單級單吸，蝸殼式固液兩相流泵，主要應用于淀粉加工行業輸送和清洗馬鈴薯、紅薯、甜菜等物。該泵引進波蘭同類型泵技術，經我公司研究改進后重新設計的新產品，該泵具有xl高、結構簡單、運行可靠、適應性強、維修方便使用壽m長等優點。其主要零部件有：泵體、葉輪、泵蓋、軸及軸承體等。

1：TDB型土豆泵主要由泵體、葉輪、泵蓋、泵軸及軸承體等零部件組成。

2：泵蓋分別與泵體、前泵蓋相連，泵蓋平面與葉輪平面之間有適當間隙，標準規定間隙為0.12～0.32，實際使用的適當間隙為0.3～0.7之間。間隙可適當調整。

3：軸封裝置為填料、填料壓蓋、填料環和軸承體組成，其作用是防止空氣吸入泵內和防止水從泵內過多地沿軸流出。

4：軸套用以保護泵軸，為兩端軸承定位。

5：軸端用單列向心球軸承，和圓柱滾子軸承支承，軸承可用潤滑油，油量可控制在油標計的櫟伐內，也可用潤滑脂，在裝配水泵時加入，使用中通過拆裝前蓋和后蓋來補充。

6：泵體、泵蓋、軸承體上分別設有觀察孔，以便檢查水泵堵塞和維修。
